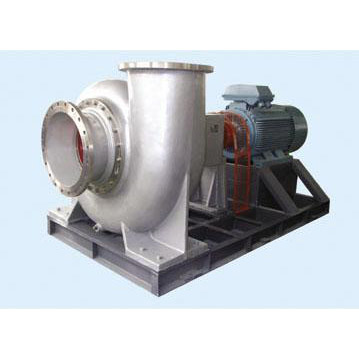

簡介：HSP型化工混流泵是介于離心泵和軸流泵之間的一種泵，能夠經濟有效地輸送大流量、低揚程的、純凈的或含有一定顆粒的，化學中性的或有腐蝕性的液體（強腐蝕性液體需說明）。該泵性能高、能耗小，在整個機能范圍內的能耗平均，可以在閉閥下啟動，而電機不至過載，過流截面大，不易堵塞，結構緊固，使用壽命長。HSP型化工混流泵與介質接觸的部件常用0Cr18Ni9,1Cr18Ni9,0Cr18Ni9Ti,1Cr18
簡介：HSP型化工混流泵是介于離心泵和軸流泵之間的一種泵，能夠經濟有效地輸送大流量、低揚程的、純凈的或含有一定顆粒的，化學中性的或有腐蝕性的液體（強腐蝕性液體需說明）。該泵性能高、能耗小，在整個機能范圍內的能耗平均，可以在閉閥下啟動，而電機不至過載，過流截面大，不易堵塞，結構緊固，使用壽命長。
HSP型化工混流泵與介質接觸的部件常用0Cr18Ni9,1Cr18Ni9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,40Cr, 蒙乃爾,1Cr18Ni12Mo2Ti,Ti(鈦), 00Cr17Ni12Mo2Ti,哈氏B合金,0Cr25Ni20,F5系列合金,20合金鋼, 0Cr25Ni6Mo3Cu2Mn2Si等材質，軸封采用雙端面機械密封,用戶可以根據實際工況選定。
應用：化工流程中強制循環；
海水養殖；
城市煤氣工程；
水處理系統。
性能范圍：流量Q ~7000m3/h
揚程H ~25m
進口直徑DN 200~700mm
工作壓力 1.0MPa
工作溫度 -20~120℃
泵型號意義說明：
結構特點：
混流泵是一種“拉出”式結構泵，在檢查和拆卸葉輪和軸封時，毋須將與泵體相連接的管路拆開。裝有精密加工的泵軸，裝有稀油潤滑的軸承，在填料函蓋中裝有防護軸套。泵體的支腳，可承受來自管路的任何載荷，并直接傳遞給基礎。這樣，轉子不會因為泵承受受載荷而產生彎曲，從而保證軸承的最佳使用壽命。
由于較大的過流面積，從而減少阻塞。泵的旋轉方向，從驅動端看，為順時針方向。 動力驅動可采用電動機或內燃機。泵裝置上可以配備完整的放氣裝置，有利于吸入管路的排氣。
性能參數表
用戶使用時應嚴格注意
一、 應往軸承箱內加注潤滑油，油量應控制于油窗中間水平面。
二、 開車前用手盤動聯軸器，有無在安裝過程中產生卡死現象如有碰擦異常應予消除。
三、 起動前先接通冷卻沖洗液，停車時應先停車再關閉冷卻沖洗液。
四、 冷卻沖洗液必須是干凈的不結垢的軟水，因此對新安裝的管路和儲蓄罐應沖洗干凈。防止有固體物質進入機械密封影響密封效果和壽命。易結垢的水質會堵塞冷卻沖洗液通路。同樣會影響密封的使用效果和壽命。
五、 用冷凝水作密封沖洗液效果是理想的，溫度<85℃。
六、 冷卻沖洗液的壓力為0.1~0.3MPa，流量為0.63m3/h，流量過小會影響密封的使用壽命。
故障排除方法和訂貨須知
故障 | 原因 | 解決方法 |
出口無排量 | 1、 泵內沒有灌滿液體 2、 吸入管路有空氣吸入 3、 安裝高度太高，輸入熱的或易汽化介質 4、 轉向反 5、 要求揚程大于揚程 | 1、 重灌液體 2、 修理管路 3、 降低泵安裝高度 4、 改變轉向 5、 選擇新泵 |
流量不足 | 1、 底閥太小 2、 吸入管路浸入液體深度不夠，有空氣帶入泵內 3、 吸入管徑太小，有雜物阻塞 4、 排出管過細，管路損失太小 5、 葉輪磨損 | 1、 配置大底閥 2、 增加浸入深度 3、 換粗管，清楚雜物 4、 更換排出管路 5、 更換葉輪
|
振動噪聲大 | 1、 泵于電機軸不同心 2、 泵軸彎曲 3、 葉輪螺母松脫 4、 泵內有雜物進入 5、 軸承損壞 | 1、 校準泵與電機軸心線 2、 卸下校直或更換新軸 3、 卸泵、上緊葉輪螺母 4、 卸泵、清除雜物 5、 更換軸承 |
軸承過熱 | 1、 油杯無油 2、 泵軸與電機軸不對中 | 1、 加油 2、 兩軸對中 |
訂貨須知
輸送介質性質
泵的性能參數 液體名稱、成份
流量 使用溫度及溫度變化范圍
揚程 粘度
進口壓力 比重
出口壓力 飽和蒸汽壓力（在使用溫度下）
NPSHa值 濃度
PH值
泵的結構 所含固體顆粒名稱、大小、比重、含量
泵過流部分材料 有無析出結晶
密封形式 電動機
出口方向 形式、轉速、電壓、周波
口徑 備件、特殊附件
