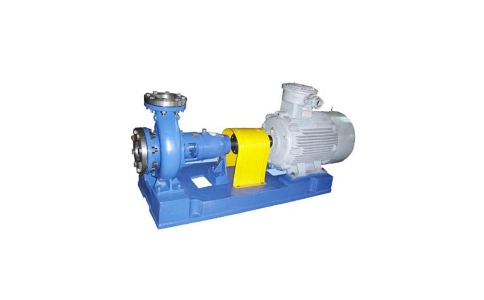

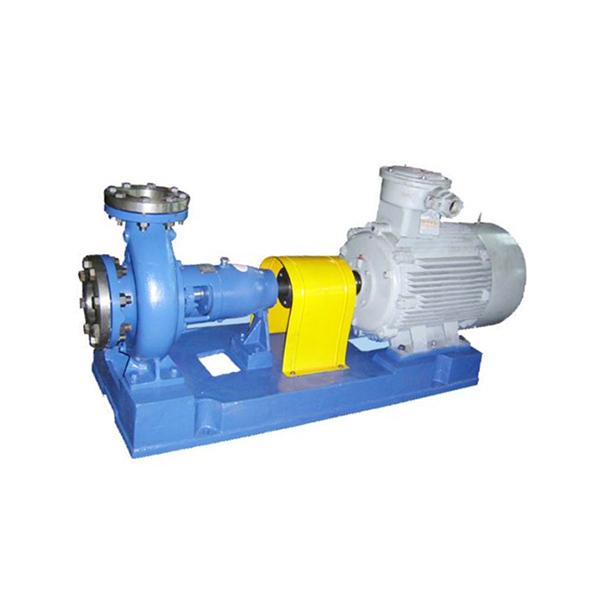

簡介：CZ型化工流程泵是引進國外先進技術生產的產品。該泵是臥式、單級、單吸離心泵，是目前國內較先進泵種之一。該型泵可輸送各種溫度和濃度的硝酸、硫酸、鹽酸和磷酸等無機酸和有機酸；各種溫度和濃度下的氫氧化鈉和碳酸鈉等堿性溶液、各種鹽溶液；各種液態石油化工產品、有機化合物，以及其他有腐蝕的液體。
CZ型化工流程泵與介質接觸的部件常用0Cr18Ni9,1Cr18Ni9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,40Cr, 蒙乃爾,1Cr18Ni12Mo2Ti,Ti(鈦), 00Cr17Ni12Mo2Ti,哈氏B合金,0Cr25Ni20,F5系列合金,20合金鋼, 0Cr25Ni6Mo3Cu2Mn2Si等材質，軸封采用單、雙端面機械密封或軟填料密封,用戶可以根據實際工況選定。
簡介：CZ型化工流程泵是引進國外先進技術生產的產品。該泵是臥式、單級、單吸離心泵，是目前國內較先進泵種之一。該型泵可輸送各種溫度和濃度的硝酸、硫酸、鹽酸和磷酸等無機酸和有機酸；各種溫度和濃度下的氫氧化鈉和碳酸鈉等堿性溶液、各種鹽溶液；各種液態石油化工產品、有機化合物，以及其他有腐蝕的液體。
CZ型化工流程泵與介質接觸的部件常用0Cr18Ni9,1Cr18Ni9,0Cr18Ni9Ti,1Cr18Ni9Ti,0Cr18Ni12Mo2Ti,40Cr, 蒙乃爾,1Cr18Ni12Mo2Ti,Ti(鈦), 00Cr17Ni12Mo2Ti,哈氏B合金,0Cr25Ni20,F5系列合金,20合金鋼, 0Cr25Ni6Mo3Cu2Mn2Si等材質，軸封采用單、雙端面機械密封或軟填料密封,用戶可以根據實際工況選定。
應用：煉油廠；
化學和石油化學工業；
煤加工工業；
造紙、紙漿液；
制糖業等。
性能范圍：流量Q 6~2000m3/h
揚程H 3~1160m
出口直徑DN 32~300mm
工作壓力 ~2.5MPa
工作溫度 -80~300℃
泵型號意義說明：
結構特點：CZ型系列泵泵體為腳支撐，可以承受來自外界載荷直接傳給基礎。軸承潤滑方式為稀油潤滑，由恒位油杯控制油位，充分保證軸承在良好潤滑狀態下工作，使軸承具有較佳使用壽命。葉輪為半開式葉輪，由背葉片或平衡孔平衡軸向力，殘余軸向力由軸承平衡。部份泵體設計成雙軸封根據使用情況的不同，可采用動力密封和雙機封，可以采用內沖洗、自沖洗、外沖洗對機械密封進行沖洗和冷卻。軸承深溝球軸承、圓柱滾子軸承和角接觸球軸承，分別配有輕軸和重軸，以滿足不同載荷的需要。CZ系列泵42種型號只需8種軸承架，通用性強標準化程度高，且結構緊湊合理，外觀質量好。聯軸器為爪型、柱銷型 、膜片型等供用戶選擇。膜片可分裝式，維修時無須拆卸管路和電機，可自由拆卸軸承架、軸、密封箱體、葉輪組件等。泵的入口法蘭水平吸入，出口法蘭垂直向上。從電機端看，泵軸順時針旋轉。
性能參數表
用戶使用時應嚴格注意
一、 應往軸承箱內加注潤滑油，油量應控制于油窗中間水平面。
二、 開車前用手盤動聯軸器，有無在安裝過程中產生卡死現象如有碰擦異常應予消除。
三、 起動前先接通冷卻沖洗液，停車時應先停車再關閉冷卻沖洗液。
四、 冷卻沖洗液必須是干凈的不結垢的軟水，因此對新安裝的管路和儲蓄罐應沖洗干凈。防止有固體物質進入機械密封影響密封效果和壽命。易結垢的水質會堵塞冷卻沖洗液通路。同樣會影響密封的使用效果和壽命。
五、 用冷凝水作密封沖洗液效果是理想的，溫度<85℃。
六、 冷卻沖洗液的壓力為0.1~0.3MPa，流量為0.63m3/h，流量過小會影響密封的使用壽命。
故障排除方法和訂貨須知
故障 | 原因 | 解決方法 |
出口無排量 | 1、 泵內沒有灌滿液體 2、 吸入管路有空氣吸入 3、 安裝高度太高，輸入熱的或易汽化介質 4、 轉向反 5、 要求揚程大于揚程 | 1、 重灌液體 2、 修理管路 3、 降低泵安裝高度 4、 改變轉向 5、 選擇新泵 |
流量不足 | 1、 底閥太小 2、 吸入管路浸入液體深度不夠，有空氣帶入泵內 3、 吸入管徑太小，有雜物阻塞 4、 排出管過細，管路損失太小 5、 葉輪磨損 | 1、 配置大底閥 2、 增加浸入深度 3、 換粗管，清楚雜物 4、 更換排出管路 5、 更換葉輪
|
振動噪聲大 | 1、 泵于電機軸不同心 2、 泵軸彎曲 3、 葉輪螺母松脫 4、 泵內有雜物進入 5、 軸承損壞 | 1、 校準泵與電機軸心線 2、 卸下校直或更換新軸 3、 卸泵、上緊葉輪螺母 4、 卸泵、清除雜物 5、 更換軸承 |
軸承過熱 | 1、 油杯無油 2、 泵軸與電機軸不對中 | 1、 加油 2、 兩軸對中 |
訂貨須知
輸送介質性質
泵的性能參數 液體名稱、成份
流量 使用溫度及溫度變化范圍
揚程 粘度
進口壓力 比重
出口壓力 飽和蒸汽壓力（在使用溫度下）
NPSHa值 濃度
PH值
泵的結構 所含固體顆粒名稱、大小、比重、含量
泵過流部分材料 有無析出結晶
密封形式 電動機
出口方向 形式、轉速、電壓、周波
口徑 備件、特殊附件
法蘭規格 特殊要求
